步進電機細分驅動,直流電源供電，精度高,運行平穩。
底板式安裝方式,分為內控、外控兩種控制方式。
內控采用BCD撥碼開關，共15檔，不連續調節轉速。
外控通過0-10KHz（或0-10V，0-5V，4-20mA）連續調節轉速。
可RS485通訊控制（公司可提供Modbus協議）
開關量控制啟停和方向。
外形美觀，體積小，操作簡便直觀，供電電源要求DC11.4-25.2V范圍均可以，適合OEM配套使用。

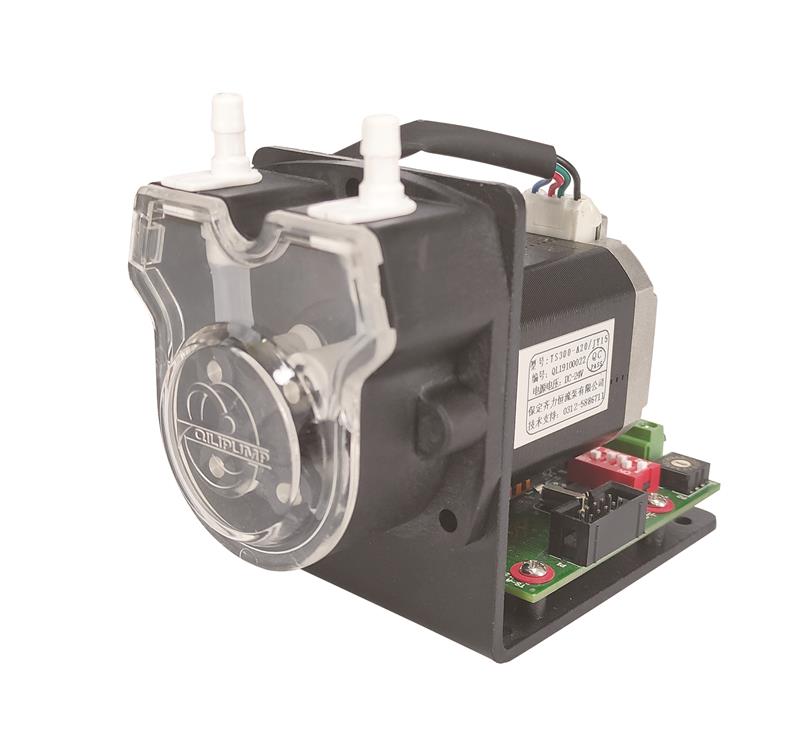

| TS100(300)-A/JY15蠕動泵技術指標： | |||
| 內控轉速范圍 | 最高轉速300rpm，分檔調節 | 轉速分辨率 | 1rpm,全程線性對應 |
| 外控轉速范圍 | 1～100rpm / 1～300rpm | 轉速誤差 | ≤±1rpm |
| 內控轉速控制 | BCD撥碼開關調節 | 外控轉速控制 | 0-10KHz脈沖控制(或0-5V,0-10V,4-20mA) |
| 啟停控制 | 開關量控制 | 方向控制 | 開關量控制，正反方向可逆 |
| 適用電源 | 11.4-25.2V DC;或100-240V AC(選配電源適配器) 50Hz/60Hz | 消耗功率 | ≤12W |
| 工作環境 | 環境溫度0～40℃、相對濕度＜80% | 外型尺寸 | 115×60×92(mm) |
| (長×寬×高) | |||
| 驅動器重量 | 550g | 使用軟管 | 14#、19#、16#、25#、17# |
| TS100-A&JY15蠕動泵流量參數 | |||||
| 驅動器型號 | 泵頭滾輪數 | 通道數 | 適用軟管 | 轉速范圍 | 最大參考流量 |
| （ml/min） | |||||
| TS100-A&JY15-12 | 2 | 1 | 16# | 0.1-100 | 0.06-60 |
| 25# | 0.1-108 | ||||
| 17# | 0.16-164 | ||||
| TS100-A&JY15-14 | 4 | 1 | 16# | 0.1-100 | 0.01-40 |
| 25# | 0.063-63 | ||||
| 17# | 0.098-98 | ||||
| TS300-A&JY15-12 | 2 | 1 | 16# | 0.1-300 | 0.06-180 |
| 25# | 0.1-324 | ||||
| 17# | 0.16-492 | ||||
| TS300-A&JY15-14 | 4 | 1 | 16# | 0.1-300 | 0.04-120 |
| 25# | 0.63--189 | ||||
| 17# | 0.098-294 | ||||
